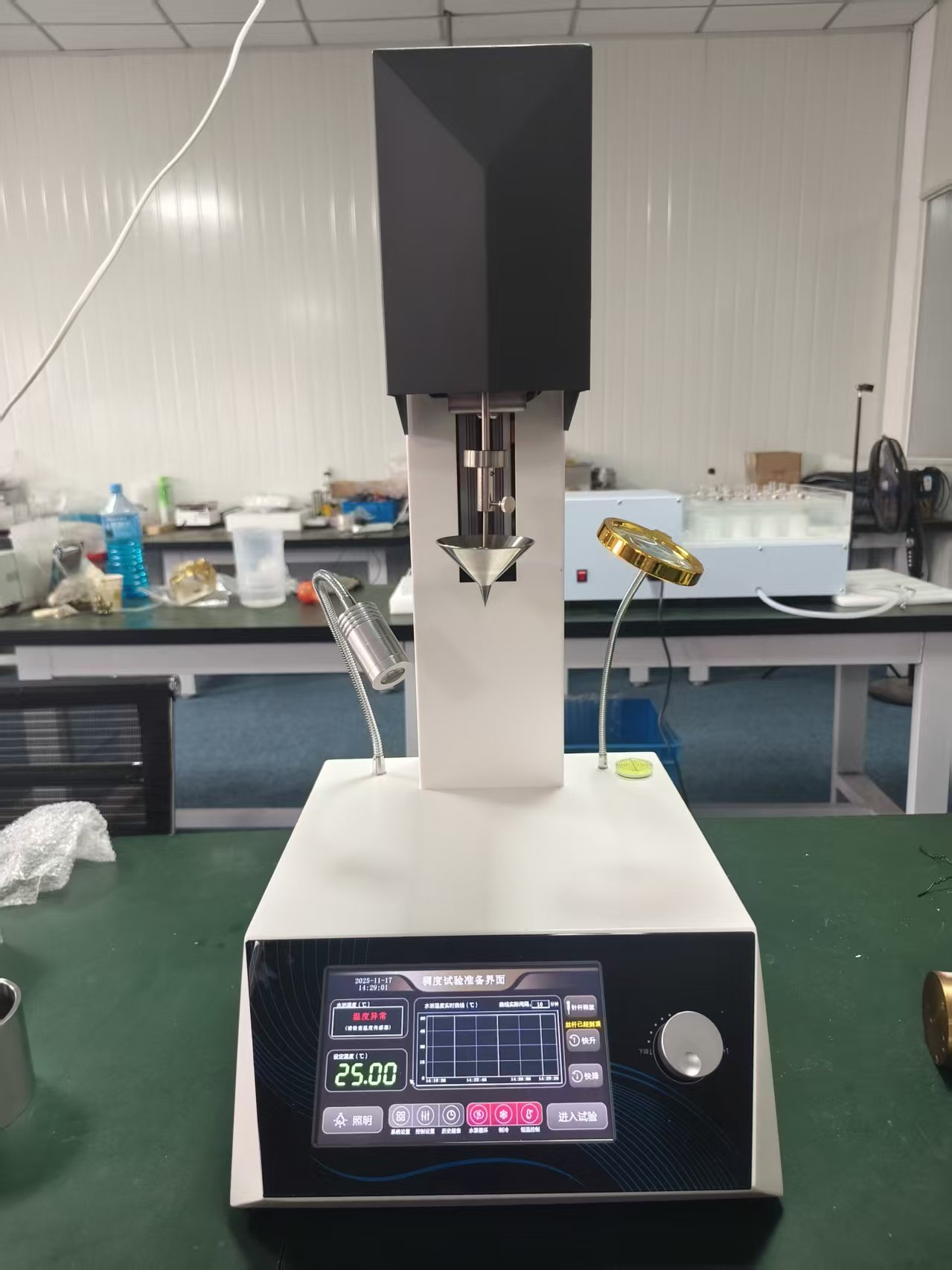

客户选购药物全自动锥入度测定仪，如何判断选择药典规定的哪种椎体呢？

   药物全自动锥入度测定仪的锥体选择核心依据是样品的硬度 / 黏度、剂型特性及相关标准要求，一号锥、二号锥、三号锥的核心差异在于总重量（锥体 + 连杆）和适用场景，以下是清晰的选择逻辑、参数对比及实操判断方法：

一、先明确三个锥体的核心参数（行业通用标准，适配药物检测场景）

注：药物检测中锥体锥角均为 30°（统一标准），核心区别仅为总重量—— 重量越大，对硬质样品的穿透力越强，测量数据更精准；重量过小会导致硬质样品锥入度过小，无法反映真实硬度；重量过大则会导致软质样品锥入度过大，甚至穿透样品杯，数据失真。

二、客户实操判断流程（按 “样品特性→排除法→标准验证" 三步走）

第一步：观察 / 测试样品的基础特性（最直观判断）

软质样品（选一号锥）

特征：常温下用手指轻按可轻松凹陷、能流动或易塑形，无明显硬质感；

举例：乳膏剂（如硝酸咪康唑乳膏）、凝胶剂（如芦荟凝胶）、熔融后冷却至 25℃的软质栓剂基质；

判断技巧：手指按压时 “无阻力感"，样品表面易留下指纹，锥入度通常＞200（1/10mm）。

中硬度样品（选二号锥）

特征：常温下用手指按压需稍用力才能凹陷，不易流动，有一定韧性；

举例：凡士林基质软膏、稠厚糊剂（如炉甘石糊）、常温固态栓剂（如甲硝唑栓）、羊毛脂类辅料；

判断技巧：手指按压有 “轻微阻力"，凹陷后能缓慢恢复或保持形状，锥入度通常在 100~200（1/10mm）之间。

硬质样品（选三号锥）

特征：常温下用手指按压较费力，凹陷不明显，质地偏硬或呈蜡状；

举例：硬脂酸基质栓剂、蜡质软膏（如蜂蜡 + 凡士林复合基质）、高硬度药物载体（如硬脂醇凝胶）；

判断技巧：手指按压 “阻力明显"，仅能留下浅痕或无痕迹，锥入度通常＜100（1/10mm）。

第二步：结合药物剂型及标准要求（避免选错，符合检测规范）

药物检测需遵循《中国药典》（ChP）、《美国药典》（USP）或行业标准，部分剂型明确规定了锥体型号：

若检测软膏剂、乳膏剂、凝胶剂：ChP 通常推荐用 100g 一号锥（25℃条件），因这类剂型需保证 “易涂抹性"，软质特性适配一号锥；

若检测栓剂：常温固态栓剂（硬度中等）用二号锥，硬脂类高硬度栓剂用三号锥；熔融态栓剂（软质）用一号锥；

若检测半固体辅料（如凡士林、羊毛脂）：USP 规定凡士林检测用 200g 二号锥，羊毛脂用 100g 一号锥（因羊毛脂黏度略低于凡士林）。

→ 关键提醒：优先按标准要求选择，无明确规定时再按 “样品硬度" 判断。

第三步：特殊样品的补充判断（避免数据失真）

样品 “看似软但含颗粒"（如含药物粉末的软膏）：若颗粒细小（＜50μm），仍按基础硬度选锥；若颗粒较大（＞100μm），建议选比对应硬度高一级的锥体（如软质但含粗颗粒，选二号锥），避免颗粒阻碍锥尖下落导致数据波动；

样品温度敏感（如低温变硬、高温变软）：按检测标准规定温度（通常 25℃±0.5℃）预处理后，再判断硬度选锥；

未知样品（shou次检测）：可先做 “预测试"—— 用二号锥试测，若锥入度＞250（1/10mm），换一号锥；若锥入度＜80（1/10mm），换三号锥；若在 100~200 之间，保留二号锥。

三、选择总结（一句话记牢）

软质易按、锥入度大→一号锥（100g）；

中硬稍用力、锥入度中等→二号锥（200g）；

硬质难按、锥入度小→三号锥（300g）；

标准有规定→优先按标准选，无规定按硬度判断。

通过以上逻辑，可确保锥体与样品特性匹配，测量结果精准且符合药物检测的规范要求。
